Не викидайте економну LED-лампочку. Економте гроші.
Чужі тут не ходять. Хто зайшов на наш сайт, той знає, як виглядає паяльник, і знає, з якого кінця його треба тримати.
Це означає, що той, хто зайшов на наш сайт, прочитає щось корисне для себе.
Ми живемо в світі економії. Ми не смалимо безжалісно електроенергію, яку ми самі оплачуємо, а користуємось сучасними енергозберігаючими лампочками.
Перша “ластівка” енергобереження прилетіла до нас, коли в продажу почали з’являтись енергозберігаючі газорозрядні лампи. Згідно рекламних надписів, вони витрачали приблизно в 5 разів менше електроенергії, при такій самій освітленості, яку дають звичайні лампи розжарювання.
Краще б вони нічого не витрачали і не світили.
Надійність роботи – щось середнє між поганою і відсутньою.
Придатність до ремонту – майже ніяка.
Екологічність – невисока. Це практично “звичайні, давно існуючі” лампи денного світла, тобто газорозрядні лампи, із невисокою надійністю і присутністю ртуті в балоні лампи.
На щастя, їх витіснили сучасні LED-лампи. Саме слово LED – це скорочена англійська назва “Light-Emitting Diode”, тобто світлодіодна лампа.
Така лампа потребує приблизно в 8-10 разів менше електроенергії, ніж традиційна лампа розжарювання, і така лампа екологічно безпечна.
Але вона, на біду, іноді псується.
Невже ви збираєтесь її викинути ? Ви такий багатий ?
Може, ви й багатий, але не поспішайте викидати.
Чому зіпсувалась сучасна, економічна LED-лампа ? В першу чергу тому, що її зробили трудолюбиві китайці. Доведеться пояснити, а то прибіжать китайці, щоб мене набити.
Світлодіод ДУЖЕ ДОВГО служить, якщо струм, який пропускати через світлодіод, такий, як розрахований виробниками, або трохи менший.
Світлодіод нормально служить, але ЛЮБИТЬ ПСУВАТИСЬ, якщо струм, який через нього пропускають, хоча б трохи більший від розрахованого.
Але ж за справу беруться китайці, які звикли все робити найдешевшим для себе, от вони і використовують світлодіоди, які найдешевші, і насправді розраховані на менший робочий струм, ніж той струм, який проходить через LED-лампу.
Ми підійшли до безжалісної статистики: в LED-лампочках основному псуються світлодіоди, і більше нічого. Давайте відремонтуємо LED-лампу, яка перестала світити. Ось і лампа.
Стрілочками показано, де саме ми по кругу будемо з допомогою шліцевої викрутки, ризикуючи викруткою поранити собі руку, підколупувати і знімати напівпрозорий балон. Він тримається на такому клею, який трохи нагадує силікон.
Зняли. Дивимось. Ой, які жовтенькі світлодіоди !
А на одному, якщо уважно роздивимось, ще й чорна точка, зовсім малесенька. Саме цей світлодіод не дає світитись іншим світлодіодам, саме він зіпсувався.
А скільки світлодіодів в лампі ? Саме в цій – багато, я нарахував аж 16, а буває менше, я відкривав лампи, в яких було лише сім світлодіодів, менше ще не бачив.
Якщо світлодіодів не менше десятка, то можна по-простому закоротити несправний світлодіод, і всі інші починають нормально світити.
А якщо світлодіодів менше, я намагаюсь не мучити інші світлодіоди, я шунтую несправний світлодіод резистором, приблизно від 50 Ом, і до 100 Ом. Дрібничка, але все-таки це трошки полегшує життя іншим світлодіодам.
Я не намагаюсь щось припаяти до стінок світлодіода, набагато простіше, і ви це бачите на фото, зачистити мідні площадки біля світлодіода, і до них припаяти.
Тут мене перебиває спеціаліст, який каже, що треба не шунтувати несправні світлодіоди, а міняти їх на справні. Добре, нагнемось трохи більше, і поміняємо світлодіод. Де взяти новий, хороший світлодіод ? Не в магазині, є кращий варіант. Якщо в якійсь із світлодіодних ламп вже 2-3 світлодіоди вами зашунтовані або поміняні, цю лампу можна вже не використовувати, а зробити її донором для інших ламп.
Випаюємо світлодіод з лампи-донора. Не випаюється ? Звісно, і не випаяється. Нам доведеться вийняти пластину зі світлодіодами із цоколя, і зараз я почну перераховувати, чому світлодіоди не міняю.
1. Від самого цоколя лампи до пластини йдуть два дроти, вставлені в примітивний роз’єм, і їх не вийняти з роз’єма, не розламавши всю лампу. Насправді їх треба обрізати “знизу” біля самого роз’єма і вийняти обрізані кусочки “догори”, бо в протилежну сторону роз’єм їх не відпускає.
2. Доведеться зробити собі примітивний “стенд”, який хоча б двома зажимами буде тримати нашу пластину над столом на потрібній висоті.
3. Відкритим вогнем запальнички з протилежної сторони платини нагріваємо пластину під тим світлодіодом, який треба випаяти. Гріємо пластину вогнем, а світлодіод знімаємо пінцетом, лише так він зніметься. Ніяким паяльником, навіть великим 60-ватним, ви не випаяєте світлодіод, але зможете його перегріти і знищити. Тут мене перебиває спеціаліст і доказує, що можна відпаяти світлодіод з допомогою паяльної станції. Це так, але людина, у якої вже є паяльна станція, не стане читати статтю про ремонт LED-лампочок.
Ось така заміна несправних світлодіодів. І скажіть, воно того варте ? Шунтуємо в неправній лампочці потрібний світлодіод, з часом, можливо, шунтуємо наступний, з часом ще один, а тоді вже викидаємо лампочку. Втрати бувають !
А що, коли ви ні на одному світлодіоді не побачили чорну точку ? Хіба це така проблема ? Адже у вас є звичайний китайський цифровий тестер. Ставите діапазон на вимірювання 200V і міряєте окремо на кожному світлодіоді. Вмикаємо лампочку. Вона не світить, або ледве-ледве світить.
По-перше, на всіх світлодіодах буде близько 30V, а на несправному значно більше.
По-друге, при вимірюванні на несправному світлодіоді лампа намагатиметься трохи засвітитись. Ось ми й знайшли несправний світлодіод.
А може, навіть тестера нема ? Мабуть, є пінцет, добре заізольований від людських рук, бо звичайним пінцетом – заборонено. Не тестером, а пінцетом закорочуєте по черзі кожен із підозрілих світлодіодів, а коли закоротите несправний, всі інші засвітяться.
Зашунтувавши несправний світлодіод, залежно від ситуації, або перемичкою, або резистором, ставите напівпрозорий балон на місце, і ваша лампа ще послужить. Приклеювати балон ? Обійдеться, ви лише міцно насадіть його на місце, він не буде сам відвалюватись, буде триматись на терті. Просто будете пам’ятати, що ця лампа вже була в вашому ремонті, тому закручувати і відкручувати її треба обережно.
І тут хтось, прочитавши статтю, пробує відремонтувати LED-лампочку із вбудованим в лампочку акумулятором на 3.7 Вольт. Тут у вас дві зовсім різні групи світлодіодів. Одна група світлодіодів так само працює від напруги близько 200 Вольт, і діагностика цих світлодіодів така сама, і можна несправні закорочувати, а от друга група світлодіодів зовсім інакша: всі світлодіоди ввімкнені вже не послідовно, а паралельно, і закорочувати їх пінцетом – не дай Боже. Якщо та друга група перестала світити – заміна світлодіодів не потрібна, проблема в самому драйвері (для вас це мікросхема, в якої трохи менше, ніж 8 виводів).
Завдяки тому, що у вас в такій лампочці дві незалежні групи світлодіодів, ця лампа досить цікаво світить від акумулятора при вимкненій напрузі 220 Вольт:
Один раз ввімкнули – лампа так собі, не дуже яскраво, але світить, це максимально економний режим (працює лише одна група світлодіодів).
Вимкнули в ввімкнули – лампа засвітилась яскравіше, акумулятор швидше розряджається (ця група світлодіодів вимнулась, ввімкнулась інша).
Ще раз вимкнули і ввімкнули – лампа світить ще якравіше, акумулятор ще швидше розрядиться (працюють обидві групи світлодіодіів).

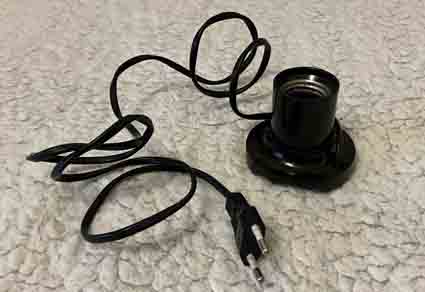

Ще не одна лампа, зроблена трудолюбивими китайцями, у мене зламається. Ось, зробив собі пристрій, щоб ремонт таких китайських творінь йшов значно швидше і зручніше.
Які лампи будуть попадати під ваш ремонт ? Дешеві, невідомо яких марок. Дорожчі лампи, ну що тут зробиш, служать значно краще.
А що робити, коли всі світлодіоди справні, а лампа не світить ? Не заморочуйтесь, викидайте її. Бувають невдачі.
Ох, ці китайці… Невже вони лише своїми лампочками розколюють нас на гроші ? На жаль, аналогічну дурницю китайці витворяють із сучасними, дорогими телевізорами. Якщо власник нового телевізора не зменшить в меню телевізора інтенсивність підсвітки хоча б до 80% (я кажу не про яскравість і не про контрастність, а про інтенсивність LED-підсвітки), то цей власник ризикує, що досить дорога підсвітка в його телевізорі з часом зіпсується. Якщо цей власник трохи понизить інтенсивність підсвітки, то шанси на нормальну роботу його телевізора значно більші.
Ось такі вони, ці китайці. Добре, що ми тепер знаємо, як боротись з їхніми недоробками.
